Печать чертежей

2020 г.

СТАТЬИ

Печать чертежей

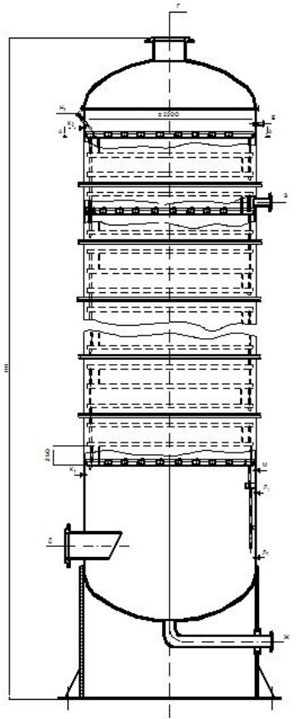

Например, так выглядит на чертеже
ректификационная колонна.

Трудно себе представить, но до сих пор ещё живы наши соотечественники, которые при подготовке к защите дипломной работы старательно вычерчивали на листе ватмана очень тонкие линии, используя карандаш с маркировкой «ТТ». Затем брали в руки рейсфедер (сегодня уже мало кто скажет, что это за штука такая) и проводили по тонким линиям черную-пречерную линию, используя пахучую тушь из стеклянного флакончика. Работа эта требовала небывалой аккуратности и точности движений. Самая небольшая оплошность незамедлительно вела к тому, что всю работу приходилось начинать заново – на свежем белом листе ватмана.

Однако последние лет тридцать все эти процессы с чертежами всяческих узлов и агрегатов переместились в компьютер. Там тоже возможны досадные ошибки, но вы имеете возможность заметить их и исправить еще до того, как отдадите команду вывода на печать. Удобство в сравнении с описанными выше процедурами неописуемое! Но теперь составитель чертежа должен освоить сразу два навыка. Во-первых, научиться разрабатывать всяческие специфические агрегаты, используемые, например, в химической промышленности. А во-вторых, нужно хотя бы на время стать специалистом или хотя бы перестать быть полным чайником в овладении компьютерной программы, в которой составляются чертежи агрегата.

Далеко не всегда равные умения удается совместить в одной голове. Как, знаете ли, мастер-плиточник или умелец в обработке дерева и прессованных кухонных панелей вдруг оказывается абсолютным нулем в электрике и сантехнике. Тут – золотые руки, а в соседней рабочей специальности – полная бездарность. Так же и здесь: талантливый будущий инженер химико-технологического направления может туго и со скрипом осваивать компьютерные программы. Поэтому студенту, которому к дипломной работе нужно делать печать чертежей, всегда полезно иметь некий готовый исходный образец, от которого можно было бы отталкиваться.

И как же замечательно, что есть сайт, на котором такие вот образцы-болванки можно найти, причем, для широкого круга тем дипломных работ. Это чертежи

• выпарных аппаратов,
• теплообменников,
• ректификационных колонн,
• барабанных сушилок,
• печей кипящего слоя,
• насосных установок и пр.

И это – далеко не полный перечень той коллекции, которую удалось собрать на одном сайте. Что интересно, коллекция эта постоянно пополняется благодаря участию всех тех, кто уже прошел горнило защиты дипломной работы и успешно превратился из студиоза в дипломированного инженера.
